型號： KD-190

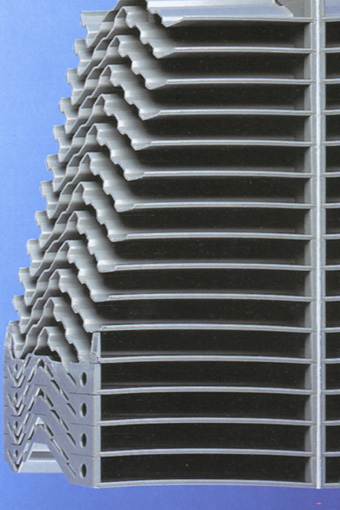

品名： 除霧板 (PLASTIC) CHEVRON MIST ELIMINATORS
材質： PP, PVC, PVDF, PPG
for vertical & horizontal gas flow
適用操作風速範圍 2.6 ~ 6.5 m/s (建議風速 4 m/s)
除霧器的垂直高度為 H=190mm 間距 = 28mm
工作原理簡介

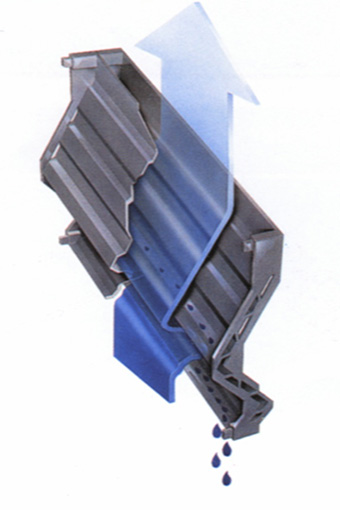

除霧器的工作原理 ─ 當煙氣通過除霧器的彎曲通道，在慣性力及重力的作用下將氣流中夾帶的
液滴分離出來；脫硫後的煙氣以一定的速度流經除霧器，煙氣被快速、連續改變運動方向，因離
心力和慣性的作用，煙氣內的霧滴撞擊到除霧器葉片上被捕集下來，霧滴匯集形成水流，因重力
的作用，下落至漿液池內，實現了氣液分離目的，使得流經除霧器的煙氣達到除霧要求後排出。

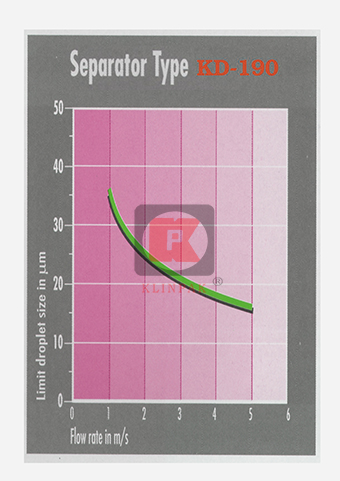

除霧器的除霧效率隨氣流速度的增加而增加，這是由於流速高，作用於霧滴上的慣性力大，有利
於氣液的分離。但是，流速的增加將造成系統阻力增加，也使能耗增加。而且流速的增加有一定
的限度，流速過高會造成二次帶水，從而降低除霧效率。通常將通過除霧器斷面的最高且又不致
二次帶水時的煙氣流速定義為 臨界流速 ，該速度與除霧器結構、系統帶水負荷、氣流方向、除
霧器佈置方式等因素有關。設計流速一般選定在1-5 m/s。
本產品的特點
高粘度結晶物及氣體，本裝置是最適合運用本裝置可以採用水平/垂直兩個方向設計運用
在各種油霧分離器，本款壓力損失最低的一種
